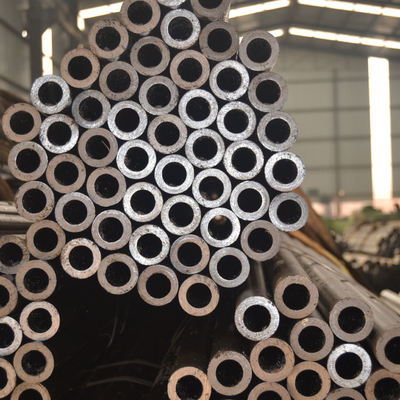

ASTM A179 सीमलेस कम कार्बन स्टील पाइप चीन में ठंडा खींचा हीट एक्सचेंजर ट्यूब

ASTM A179 (SA179)मानक विनिर्देश में ट्यूबलर हीट एक्सचेंजर, कंडेनसर और अन्य समान हीट ट्रांसफर उपकरण के लिए सीमलेस कोल्ड ड्रॉ लो कार्बन स्टील पाइप शामिल हैं।एएसटीएम A179 ट्यूब 1/8 "से 3" तक ओडी को कवर करता है, जो 3.2mm से 76.2mm है। अन्य व्यास और मोटाई निर्दिष्ट आकारों से कम भी इस मानक के लिए लागू है,लेकिन यांत्रिक गुणों 1/8 "और 3 से छोटे आकार के लिए लागू नहीं है.2 मिमी, या 0.015 इंच और 0.4 मिमी से कम मोटाई. ज्यादातर मामलों में,एएसटीएम ए179प्रतिस्थापित करता हैएएसटीएम ए178चीन में।


• विनिर्माण:ट्यूबों को निर्बाध प्रक्रिया से बनाया जाना चाहिए और उन्हें ठंडा खींचा जाना चाहिए।
• ताप उपचार:ट्यूबों को 1200°F [650°C] या उससे अधिक के तापमान पर अंतिम ठंडे खींचने के बाद गर्मी उपचार किया जाना चाहिए।
• वितरण की शर्तें:अचार, नाइट्रोजन सुरक्षा सतह या चमकदार पकाव। कुछ दक्षिण कोरियाई मिलें मदर ट्यूब खरीदती हैं और केवल अपने देश में चमकदार पकाव गर्मी उपचार करती हैं, क्योंकि अचार आवश्यक है,लेकिन कई देशों में इस प्रक्रिया की अनुमति नहीं है. और नाइट्रोजन संरक्षण अब चीन में लोकप्रिय है, सतह समान उज्ज्वल उपस्थिति है, लेकिन कम लागत है.
• निरीक्षण और परीक्षणःरासायनिक संरचना विश्लेषण, तन्यता परीक्षण, समतलता परीक्षण, फ्लेरिंग परीक्षण, कठोरता परीक्षण, एनडीटी, सतह निरीक्षण और आयाम जांच।
• वैकल्पिक परीक्षणःफ्लैंज परीक्षण।

ASTM Q179/SA179 ट्यूबयांत्रिक गुण

ASTM Q179/SA179 ट्यूबरासायनिक संरचना

सीमलेस के लिए परीक्षण आवश्यकताएंASTM Q179/SA179कार्बन स्टील पाइप

(1)हाइड्रोस्टैटिक परीक्षणः

निरीक्षण परीक्षण के दबावों से पाइप की दीवार में 60 प्रतिशत निर्दिष्ट न्यूनतम प्रदर्शन शक्ति (SMYS) के बराबर तनाव उत्पन्न होता है। अधिकतम दबाव 2 से अधिक नहीं होना चाहिए,एनपीएस 3 और उससे कम के लिए 500 पीएसआई, और बड़े आकार के लिए 2,800 पीएसआई। दबाव कम से कम 5 सेकंड के लिए बनाए रखा जाता है।
(2)मैकेनिकल परीक्षणः
तन्यता परीक्षणः NPS 8 और उससे अधिक के लिए या तो अनुदैर्ध्य या अनुदैर्ध्य स्वीकार्य हैं
एनपीएस 8: केवल अनुदैर्ध्य परीक्षण से कम तन्यता परीक्षण
सपाट होने का परीक्षणः एनपीएस 2 और उससे अधिक
झुकने का परीक्षण (ठंडा): एनपीएस 2 और उससे कम

एक विशिष्ट आदेश के लिए सामग्री विनिर्देश की आवश्यकताएं

• जब हम SA 179 ट्यूब के लिए एक विशिष्ट आदेश देते हैं, तो हमें नीचे सामग्री विनिर्देशों को शामिल करना चाहिएः
• मानक और सामग्री का नामः ASTM A179 / ASME SA 179 सीमलेस ट्यूब।
• ठंड में खींचे जाने वाले विनिर्माण के प्रकार
• मीटर, फीट या टुकड़ों में मात्रा।
• व्यास और न्यूनतम दीवार मोटाई सहित आकार
• प्रति टुकड़ा लम्बाई (शंकाजनक या निश्चित लम्बाई निर्दिष्ट की जानी चाहिए)
• रासायनिक संरचना (वैकल्पिक)

कार्बन स्टील पाइप स्टैंडर्ड और ग्रेड ((सीमलेस और वेल्डेड)

• ASTM A106 ग्रेड B सीमलेस में (ASTM A106 और A53 पाइप के बीच अंतर)
• एएसटीएम ए 53 ग्रेड ए, बी सीमलेस, वेल्डेड ईआरडब्ल्यू और जिंक लेपित, गर्म डुबकी जस्ती स्टील पाइप में
• ASTM A179 Gr. C सीमलेस में (सीमलेस कोल्ड ड्रॉ लो कार्बन स्टील हीट-एक्सचेंजर और कंडेनसर ट्यूबों के लिए)
• ASTM A192 (उच्च दबाव सेवा के लिए निर्बाध कार्बन स्टील बॉयलर ट्यूबों के लिए)
• एएसटीएम ए२५२ (वेल्डेड और सीमलेस स्टील पाइप पाइलों के लिए)
• ASTM A333 GR. 1, 2, 3, 4, 5, 6 (कम तापमान सेवा के लिए निर्बाध और वेल्डेड स्टील पाइप के लिए और आवश्यक नाखून कठोरता के साथ अन्य अनुप्रयोगों के लिए)
• ASTM A134 और ASTM A135 (इलेक्ट्रिक प्रतिरोध वेल्डेड ERW स्टील पाइप के लिए)
• एपीआई 5एल पाइप, आईएसओ 3183 / एपीआई 5एल ग्रेड ए, बी, एक्स42, एक्स46, एक्स52, एक्स56, एक्स60, एक्स65, एक्स70, एक्स80 सीमलेस और वेल्डेड (एलएसएडब्ल्यू, एसएसएडब्ल्यू, ईआरडब्ल्यू) स्टील पाइप, पेट्रोलियम और प्राकृतिक गैस उद्योगों के लिए,पाइपलाइन परिवहन प्रणालियों के लिए स्टील पाइप.
• DIN 2440 सीमलेस और वेल्डेड स्टील पाइप स्क्रू के लिए उपयुक्त मध्यम वजन के ट्यूबों पर लागू होता है (DIN2444 जस्ता लेपित स्टील ट्यूब, गर्म गैल्वनाइजिंग के लिए)
• CSZ Z245 सीमलेस और ERW वेल्डेड पाइप (कम आवृत्ति वाले विद्युत वेल्डेड पाइप को छोड़कर), तेल और गैस पाइपलाइन प्रणालियों के लिए अभिप्रेत SAW स्टील पाइप।
• एनबीआर 8261 शीत-ड्राइंग, शीत-रूप, वेल्डेड स्टील पाइप, गोल क्रॉस-सेक्शन में, वर्ग या आयताकार, संरचनात्मक प्रयोजनों के लिए लागू किया।
• स्टील के पानी के पाइप के लिए AWWA C-200

विशेष आवश्यकता के मामले में अधिक मानक सामग्री उपलब्ध है
